电缆支架哪种好？玻璃钢复合电缆支架、预埋式电缆支架、螺钉式电缆支架、组合式电缆支架

行业现状： 角铁支架通常是角铁型材经焊接或紧固件联拼接装而成。传统角铁支架生产过程能耗大、工序多、周期长，并且产品质量无法保证。在许多恶劣环境条件下，例如地铁、隧道、化工企业、多雨潮湿或沿海盐雾等场合，使用角铁支架极易锈蚀，设施的维护费用高，使用寿命也较短。在防锈防腐方面，目前虽采用外涂油漆或热镀锌等技术处理，但仍不能从根本上解决锈蚀问题，严重影响电力、通信设施的安全和无故障使用期。

目前性价比最好的是玻璃钢电缆支架，全称连续纤维增强热固性复合材料支架，用途为架设公用事业和工业电缆的支撑杆，其强度高，韧性好，耐腐蚀，绝缘阻燃。

基本性能：

1. 强度高，可设计性好

连续纤维增强热固性复合材料主要由起增强作用的玻璃纤维和起粘结作用，传递载荷作用的热固性树脂组成。玻璃纤维的拉伸强度很高(3450mpa)，其含量，长度，铺设形式决定支架制品的强度。 热固性的玻璃纤维增强复合材料强度可以在30-1000mpa范围。因此，我们根据产品的受力情况，产量，生产工艺，价格承受能力来设计玻璃纤维的用量，长度和铺设形式。

2.不蠕变

连续纤维增强热固性复合材料支架的刚性比美国某公司生产的纤维增强增强尼龙支架增加一倍。即使在长期负载下也不变形，也不会出现像国内某些城市地铁使用的金属制电缆支架那样往下倾斜。

3.防火

氧指数是评价电缆防火产品重要的检测手段。 氧指数是指在最大氧气条件下,防火产品耐烧的特性。在工程中使用应根据燃烧强度确定。例如,在30根电缆的条件下，如发生电缆引燃事故，在4min以内即可形成500度以上高温热聚集，从而导致电缆沿走向进行延燃。电缆密集处的电缆越多，可燃体质量越大。在30根电缆时，单位长度可燃体质量为20.5kg/m，现在以300根电缆计算，单位长度可燃体质量为158kg/m，按最大可能产生燃烧强度计算，氧指数要不小于65%。我们认为，产品防火标准中氧指数定在70%比较合适。

根据使用要求我们研制的复合材料电缆支架的氧指数大于等于70%。符合防火低烟，无卤，无毒的安全要求。防火性能以高于台湾“地下铁路用玻璃纤维塑胶电缆槽板技术规范（氧指数为52%），也比美国某公司的增强热塑性支架高的多。本指标已不低于经英国BS认证的香港地铁启用新车辆使用的复合材料防火标准的指标。

4.耐腐蚀

连续纤维增强热固性复合材料支架耐腐蚀，尤其适合在潮湿，盐雾，酸和弱碱环境使用。

5.电绝缘性

绝缘性能可以根据使用要求调整。

a） 电绝缘型，绝缘电阻大于1000GΩ；

b） 抗静电型，表面电阻小于10GΩ。

6．使用方便

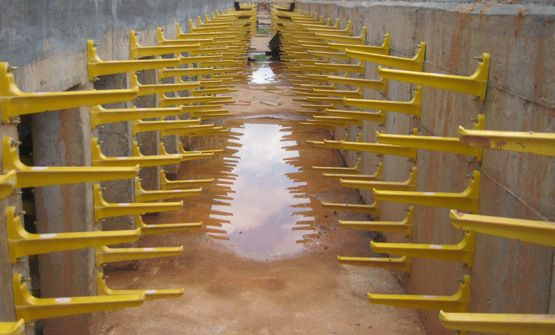

通过产品预埋安装直接砌入墙体，定位准确牢固，施工非常方便。

施工说明：

1.电缆沟，电缆渠道的净宽及电缆型号大小选择支架规格。TZG–3/540支架适用于放置三根电缆，TZG–2/430支架适用安置二根电缆。如有特殊要求，可根据实际情况定制。

2.环境适宜温度范围：-20——+70°。

3.安装宜水平走向，如倾斜则需采用其他措施固定电缆。

4.要求平衡、竖直，同侧支架水平间距80厘米，双侧支架错开安装，保证支架均衡承载。

5.支架预埋时须保证支架基座与砌墙混凝土充分咬合、密实、与固定墙面保持直角状态，保证底座受力面积，避免扭曲。铺设电缆时，宜采用自上而下铺设，拖动电缆时宜水平拖动。

主要技术指标：

1、尺寸要求：

支撑梁长度大于300MM，支撑面宽大于50MM，支撑梁高大于50MM

支撑梁长度小于300MM，支撑面宽大于40MM，支撑梁高大于40MM

直埋式支架外露支撑梁长度大于300MM，墙体内固定长度须大于240MM

直埋式支架外露支撑梁长度250—300MM，墙体内固定长度须大于180MM

直埋式支架外露支撑梁长度小于250MM，墙体内固定长度须大于120MM

2、承载力：

直埋式支架大于250KG

螺栓式支架大于200KG

3、氧指数： 大于60%，GB/T8927-88

4、弯曲强度：140，GB1449-83

5、拉伸强度：60，GB1447-83

6、耐电弧：180，GB1411-88

7、绝缘电阻：1.01013 GB1411-88

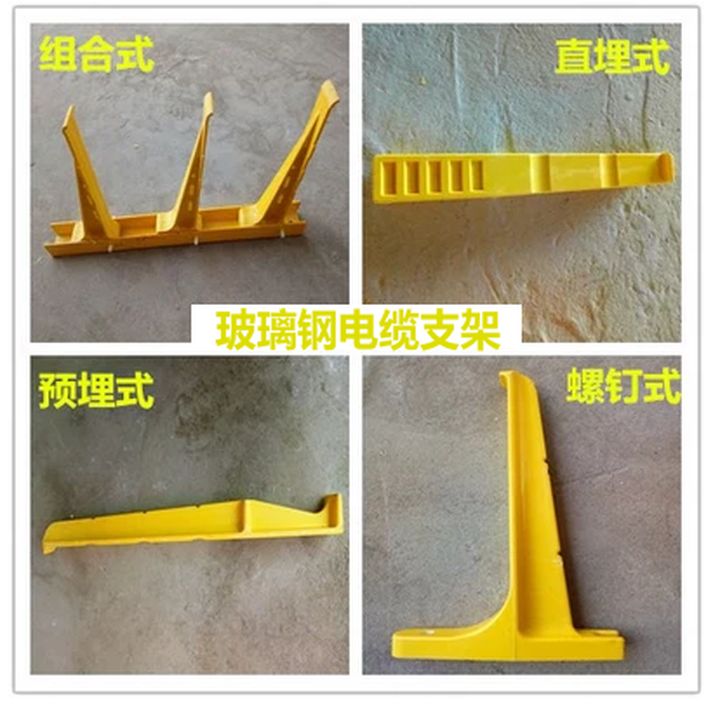

各型号支架特点：

【直埋式电缆支架】

　　适用于土建未施工电缆沟，施工方便，采用直接砌筑安装，省时省力省工序省费用。

【螺钉式电缆支架】

　　适用于老旧电缆沟改造，采用膨胀螺丝直接固定，安装方便，对设计不同层数的电缆沟都能施工。

【组合式电缆支架】

　　适用于混凝土电缆沟，层间距可调，多层一起安装，施工便捷。

【带预埋件电缆支架】

　　适用于混凝土电缆沟，模块化设计，随用随插，可预留空间，以备日后新增电缆使用。

安装方法及注意事项：

安装步骤： 一套支架包括玻璃钢立柱、托臂、销子（螺栓）和高分子固定帽，安装工具为普通电钻、钻头、扳手。 1、立柱安装：立柱背面定位线带有安装孔，孔径Ф12.5，根据安装施工图及立柱安装孔位置，用M12膨胀螺栓将立柱固定在墙上，螺栓和立柱之间必须加装垫片，槽形立柱尽可能贴紧墙面。 2、电缆：将电缆拖至电缆支架安装位置。 3、托臂安装：根据托臂层间距要求，立柱两侧定位线上已预留有装配孔，孔径Ф8.5；用螺栓将托臂固定在槽型立柱上，螺栓松紧适度，螺栓和立柱之间注意必须加装垫片。 4、电缆就位和固定：将电缆摆放在支架上并绑扎好，摆放时尽量将最重的电缆放在托臂根部。

注意事项： 1、安装时将电缆支架紧贴墙面，防止松动。 2、支架上严禁站人或电缆以外的其它支承。 3、敷设电缆时，严禁将电缆从高空落下，应直接摆放在支架上。 4、敷设和维修时，避免在支架上拉扯电缆，应采用有效措施避免对支架的侧向作用力。 5、局部距离电缆需调节时，应尽量把电缆挪到支架根部拖拽，或把支架间需调整的电缆托起后缓慢用力，避免过载施工。
